초소형 IQ 모듈레이터 바이어스 컨트롤러 자동 바이어스 컨트롤러
특징
•IQ 변조기에 대한 3가지 바이어스 제공 변조 형식에 독립적:
•QPSK, QAM, OFDM, SSB 검증됨
•플러그 앤 플레이:
수동 보정이 필요 없습니다. 모든 것이 자동으로 이루어집니다.
•I, Q 암: 피크 및 널 모드 제어 높은 소광비: 최대 50dB1
•P arm: Q+ 및 Q- 모드 제어 정확도: ± 2◦
•로우 프로파일: 40mm(폭) × 28mm(깊이) × 8mm(높이)
•높은 안정성: 완전 디지털 구현 사용하기 쉬움:
•미니 점퍼를 사용한 수동 조작 UART2를 통한 유연한 OEM 작업
•바이어스 전압을 제공하는 두 가지 모드: a. 자동 바이어스 제어 b. 사용자 정의 바이어스 전압
애플리케이션
•LiNbO3 및 기타 IQ 변조기
•QPSK, QAM, OFDM, SSB 등
•코히어런트 전송
성능
그림 1. Constellation(컨트롤러 없음)
그림 2. QPSK 별자리(컨트롤러 포함)

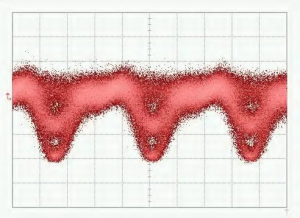

그림 3. QPSK-Eye 패턴
그림 5. 16-QAM 별자리 패턴
그림 4. QPSK 스펙트럼
그림 6. 16-QAM 스펙트럼
명세서
| 매개변수 | 민 | 유형 | 맥스 | 단위 |
| 제어 성능 | ||||
| I, Q 팔은 제어됩니다Null(최소) 또는피크(최대) 가리키다 | ||||
| 소멸율 | 메르1 | 50 | dB | |
| P 암은 제어됩니다Q+(오른쪽 구적법) 또는큐-( 왼쪽 구적법) 가리키다 | ||||
| Quad에서의 정확도 | −2 | +2 | 도2 | |
| 안정화 시간 | 15 | 20 | 25 | s |
| 전기 같은 | ||||
| 양의 전원 전압 | +14.5 | +15 | +15.5 | V |
| 양의 전력 전류 | 20 | 30 | mA | |
| 음의 전원 전압 | -15.5 | -15 | -14.5 | V |
| 음의 전력 전류 | 8 | 15 | mA | |
| 출력 전압 범위 | -14.5 | +14.5 | V | |
| 디더 진폭 | 1%Vπ | V | ||
| 광학 | ||||
| 입력 광 전력3 | -30 | -8 | 데시엠 | |
| 입력 파장 | 1100 | 1650 | nm | |
1. MER은 변조기 소광비(Modulator Extinction Ratio)를 의미합니다. 달성된 소광비는 일반적으로 변조기 데이터시트에 명시된 변조기의 소광비입니다.
2. 입력 광 전력은 선택된 바이어스 지점에서의 광 전력과 일치하지 않습니다. 이는 바이어스 전압이 -Vπ에서 +Vπ 사이일 때 변조기가 컨트롤러로 내보낼 수 있는 최대 광 전력을 의미합니다.
사용자 인터페이스
그림 5. 조립
| 그룹 | 작업 | 설명 |
| 다시 놓기 | 점퍼를 삽입하고 1초 후에 빼세요 | 컨트롤러를 재설정하세요 |
| 힘 | 바이어스 컨트롤러용 전원 | V- 전원 공급 장치의 음극을 연결합니다. |
| V+는 전원 공급 장치의 양극을 연결합니다. | ||
| 중간 포트는 접지 전극과 연결됩니다. | ||
| 극선1 | PLRI: 점퍼 삽입 또는 빼기 | 점퍼 없음: 널 모드; 점퍼 있음: 피크 모드 |
| PLRQ: 점퍼를 삽입하거나 빼세요 | 점퍼 없음: 널 모드; 점퍼 있음: 피크 모드 | |
| PLRP: 점퍼 삽입 또는 빼기 | 점퍼 없음: Q+ 모드; 점퍼 있음: Q- 모드 | |
| 주도의 | 계속해서 | 안정된 상태에서 작업 중 |
| 0.2초마다 켜짐-꺼짐 또는 꺼짐-켜짐 | 데이터 처리 및 제어점 검색 | |
| 1초마다 켜짐-꺼짐 또는 꺼짐-켜짐 | 입력 광전력이 너무 약합니다 | |
| 3초마다 켜짐-꺼짐 또는 꺼짐-켜짐 | 입력 광전력이 너무 강합니다 | |
| PD2 | 포토다이오드와 연결 | PD 포트는 포토다이오드의 음극을 연결합니다. |
| GND 포트는 포토다이오드의 양극을 연결합니다. | ||
| 바이어스 전압 | In, Ip: I arm에 대한 바이어스 전압 | Ip: 양극 측; In: 음극 측 또는 접지 |
| Qn, Qp: Q arm의 바이어스 전압 | Qp: 양극 측; Qn: 음극 측 또는 접지 | |
| Pn, Pp: P arm의 바이어스 전압 | Pp: 양극 측; Pn: 음극 측 또는 접지 | |
| 유아트 | UART를 통해 컨트롤러 작동 | 3.3: 3.3V 기준 전압 |
| GND: 접지 | ||
| RX: 컨트롤러 수신 | ||
| TX: 컨트롤러의 전송 |
1. 극성은 시스템 RF 신호에 따라 달라집니다. 시스템에 RF 신호가 없으면 극성은 양(+)이어야 합니다. RF 신호의 진폭이 일정 수준 이상이면 극성은 양(+)에서 음(-)으로 바뀝니다. 이때 Null 지점과 Peak 지점이 서로 바뀝니다. Q+ 지점과 Q- 지점도 서로 바뀝니다. 극성 스위치를 사용하면 사용자가 극성을 변경할 수 있습니다.
작업 지점을 변경하지 않고 직접.
2컨트롤러 포토다이오드와 변조기 포토다이오드 중 하나만 선택해야 합니다. 실험실 실험에서는 두 가지 이유로 컨트롤러 포토다이오드를 사용하는 것이 좋습니다. 첫째, 컨트롤러 포토다이오드는 품질이 보장됩니다. 둘째, 입력 광량을 조절하기가 더 쉽습니다. 변조기 내부 포토다이오드를 사용하는 경우, 포토다이오드의 출력 전류가 입력 전력에 정확히 비례하는지 확인하십시오.
