ROF 전기 광학 조절기 1550nm AM 시리즈 강도 변조기 40g
특징
* 낮은 삽입 손실
* 높은 대역폭
* 낮은 반파 전압
* 사용자 정의 옵션
애플리케이션
ROF 시스템
⚫ Quantum 키 분포
Laser 감지 시스템
⚫ 측면 대역 변조
| 로프-AM 시리즈 | 로프-AM-07 | 로프-AM-08 | 로프-AM-10 | 로프-AM-13 | 로프-AM-15 | |||
| 작동 파장 | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| 대역폭 | 10GHz | 10GHz | 10/20GHZ | 2.5GHz | 50GHZ | 10GHz | 20GHz | 40GHz |
| 삽입 손실 | 5dB | 5dB | ＜5dB | ＜5dB | ＜4db | |||
| 멸종 비율 @DC | ＞20DB | ＞20DB | ＞20DB | ＞20DB | ＞20DB | |||
| VΠ @RF (1khz) | 3V | 3V | 4V | <3.5V | ＜6V | <5V | ||
| VΠ @편견 | ＜3.5V | ＜3.5V | 5V | <5V | <8V | <7V | ||
주문 정보
| 로프 | AM | XX | xxg | XX | XX | XX |
| 유형: AM --- 강도 변조기 | 파장: 07 --- 780nm 10 --- 1060nm 13 --- 1310nm 15 --- 1550nm | 대역폭 ： 10GHz 20GHz 40GHz 50GHz
| 모니터 PD : PD --- PD | 인 아웃 섬유 유형 ： pp --- pm/pm
| 광학 커넥터 ： FA --- FC/APC FP --- FC/PC SP --- 사용자 정의 |
R-AM-15-40G
Wavalength 1550nm 40GHz 강도 변조기
| 매개 변수 | 상징 | 최소 | 타이핑 | 맥스 | 단위 | ||||
| 광학 매개 변수 | |||||||||
| 작동 파장 | l | 1530 | 1550 | 1565 | nm | ||||
| 삽입 손실 | IL | 4 | 5 | dB | |||||
| 광학 반환 손실 | ORL | -45 | dB | ||||||
| 스위치 멸종 비율 @DC | er@dc | 20 | 23 | 45 | dB | ||||
| 동적 멸종 비 | 데스 | 13 | dB | ||||||
| 광섬유 | 입력포트 | Panda PM Fujikura SM | |||||||
| 출력 포트 | Panda PM Fujikura SM | ||||||||
| 광섬유 인터페이스 | FC/PC 、 FC/APC 또는 사용자 지정 | ||||||||
| 전기 매개 변수 | |||||||||
| 작동 대역폭(-3dB 찾고 | S21 | 28 | 30 | GHZ | |||||
| 반파 전압 VPI | RF | @50kHz |
| 4.5 | 5 | V | |||
| 편견 | @편견 |
| 6 | 7 | V | ||||
| 전기 반환 손실 | S11 | -12 | -10 | dB | |||||
| 입력 임피던스 | RF | ZRF | 50 | W | |||||
| 편견 | Z편견 | 1M | W | ||||||
| 전기 인터페이스 | V(에프) | ||||||||
제한 조건
| 매개 변수 | 상징 | 단위 | 최소 | 타이핑 | 맥스 |
| 입력 광학 전력 | P, Max | DBM | 20 | ||
| 입력 RF 전원 | DBM | 28 | |||
| 바이어스 전압 | vbias | V | -15 | 15 | |
| 작동 온도 | 맨 위 | ℃ | -10 | 60 | |
| 저장 온도 | TST | ℃ | -40 | 85 | |
| 습기 | RH | % | 5 | 90 |

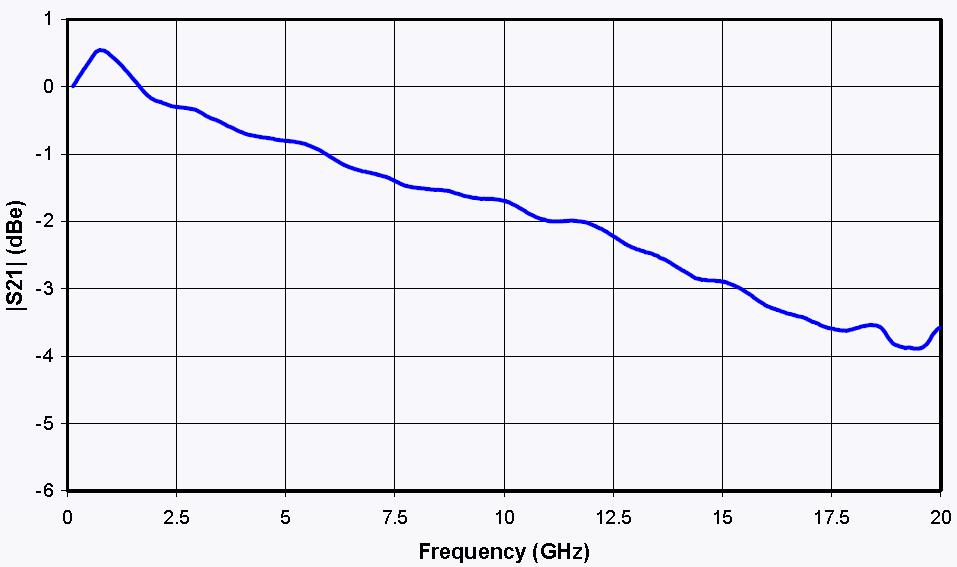

S21 곡선
& S11 곡선
S21 & S11 곡선
기계적 다이어그램
| 포트 | 상징 | 메모 |
| ~ 안에 | 광학 입력 포트 | PM 섬유 (125μm/250μm) |
| 밖으로 | 광학 출력 포트 | PM 및 SMF 옵션 |
| RF | RF 입력 포트 | SMA (F) |
| 편견 | 바이어스 제어 포트 | 1,2 바이어스, 34-N/c |
